Revente du Newton de 305

     A vrai dire un peu par la force des choses,  je revend mon Newton de 300mm pour cause de construction d'autres instruments ...

     Cliquez  pour voir le site correspondant à ce projet (site en construction).


     Cet instrument m'a donné beaucoup de satisfaction jusqu'à présent, aussi bien en visuel qu'en photographie.

     Ses caractéristiques sont les suivantes :

  => Optique diamètre 300, f:4 polie par Robert Lartigau (excellente qualité)
  => Miroir primaire (ép. 50mm)  à lambda / 29 avec pratiquement pas de mammelonnage (forme très régulière et douce derrière l'appareil de Foucault)
  => Deux miroirs secondaires (lambda / 20 et lambda / 15) : le premier donne une obstruction de 0,2 (utilisation en planétaire), le second une obstruction de 0,3 (champ de pleine lumière couvrant le 24x36).
  => Aluminures en état impeccable
  => Ces optiques on permis de voir des détails sur le satellite Io lors d'un séjour au Col du Restefond ...

     Le tube : il est en bois (contreplaqué marine + renforts internes) et comprend une platine photo (intégrant un diviseur optique pour le suivi), deux platines porte-oculaires (avec chacune leur propre porte-oculaires à cabestan). Il y a deux platines porte-oculaires car le foyer ne sort pas au même endroit selon le miroir secondaire qu'on utilise (les deux secondaires ne sont pas à la même distance du primaire)...

     Le poids du tube complet est de 35kg, mais en pratique on ne transporte que 20kg au maximum lors de sa manutention car le barillet (avec le primaire) possède sa propre petite valise de transport (l'ensemble  barillet + primaire fait donc 15kg). Cette valise permet par ailleurs la mise en Tre accélérée du primaire via deux ventilateurs intégrés.

     Démontage du barillet : il est très rapide, il n'y a que quatre grosses vis moletées (usinées)  à serrer ou déserrer sans avoir besoin d'aucun outil. Cette opération est réalisable sans l'aide d'une tierce personne. Il n'y a pratiquement pas de décollimation du primaire lors des démontages et remontages du barillet. Dernier point : le barillet intègre des grosses vis en Nylon permettant de soulager le miroir de ses points d'appuis (trois triangles) lors du transport, ceci afin d'éviter un déréglage des triangles.

     Araignée : la dernière modification (récente) sur le tube optique a consisté au polissage des lames d'araignée afin de limiter les effets thermiques responsables du renforcement des aigrettes sur les images. Optimisation du contraste oblige !

     Je vends le tube optique (disponible immédiatement) avec l'ensemble des accessoires décrits ci-dessus,  au prix marché d'une optique de qualité équivalente seule. Merci de me contacter au 0614456580 si vous êtes intéressé.


     Caractéristiques de la monture :

     La monture, décrite également dans l'article et les images ci-après, est également à vendre (me contacter pour le tarif).

     Elle est composée de deux sous-ensembles : entraînement horaire à système roue-dentée + vis sans fin (fabriquée par Mercier) + entraînement secondaire avec bras de rappel motorisé.

     Entraînement sidéral : l'erreur périodique moyenne (suivant la position de la roue) et de +-3 secondes d'arc, elle est encore meilleure dans la zone de la roue contre laquelle la vis sans fin a été plaquée au montage (système à balancier avec mise en pression de la vis contre la roue). L'électronique d'entraînement est numérique, la précision est de 50ppm grâce à l'utilisation d'un quartz qui a été taillée sur mesure en fonction des caractéristiques de la monture. On peut également régler la vitesse sidérale au 1/20.000ème de Hz (soit à la  précision du quartz) grâce à trois roues codeuses.

     Rattrapages en déclinaison : ils sont assurés au moyen d'un bras de rappel avec vis au pas de 1mm entraînée par un motoréducteur pas à pas (le bras de levier du mouvement est d'environ 350mm). En plus des rattrapages rapides, les rattrapages "photo" de l'électronique permettent des corrections à +-15% de la vitesse sidérale (en équivalent sur l'axe Delta). A noter que du fait de l'utilisation d'un bras de rappel en Delta, cette monture ne peut faire du "Goto".

     Autoguidage : une prise d'autoguidage est prévue sur le variateur électronique de la monture

     Viseur polaire : la monture est équipée du viseur polaire de la monture Takahashi EM1S. Un éclairage est disponible, à placer en vis à vis de l'orifice traversant l'axe Delta.

    Poids et charge utile : la monture fait 90kg sans les contrepoids (50kg de contrepoids disponibles). Lors du transport, les deux ensembles AD et Delta sont séparés, le plus lourd des deux faisant environ 45kg. Le montage s'effectue sans avoir recours à l'aide d'une seconde personne, la monture ayant été prévue en ce sens. La charge utile de la monture est d'environ 50kg maximum. La fixation du tube optique s'effectue au moyen de deux queues d'arondes en "V", maintenues en place par une vis poussante dans l'axe de symétrie.



      Article et images descriptives :

     Article paru dans le revue Eclipse en 1998 :
     (cliquer sur les N° de page)

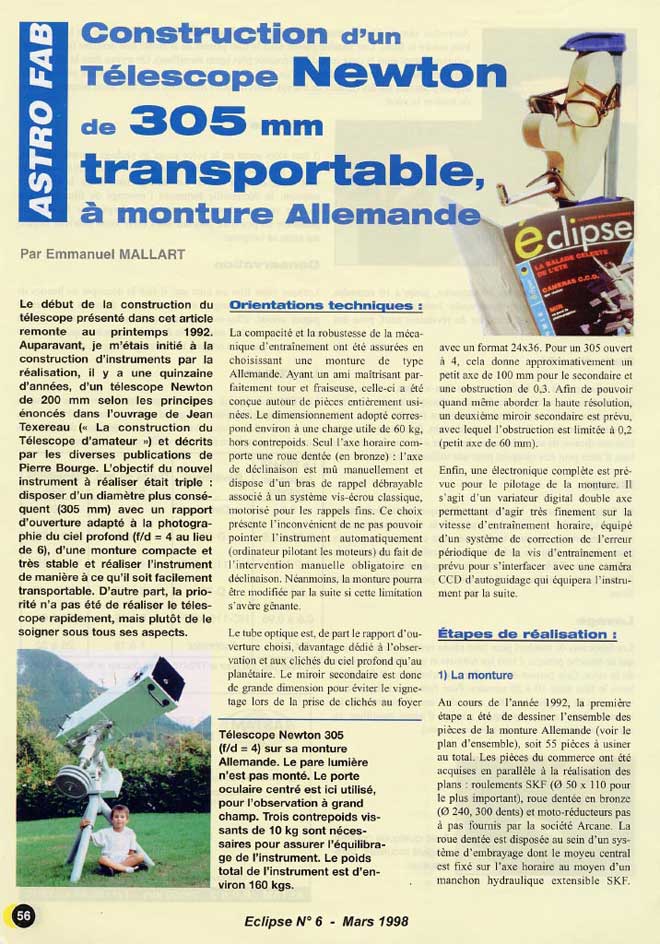

     page1

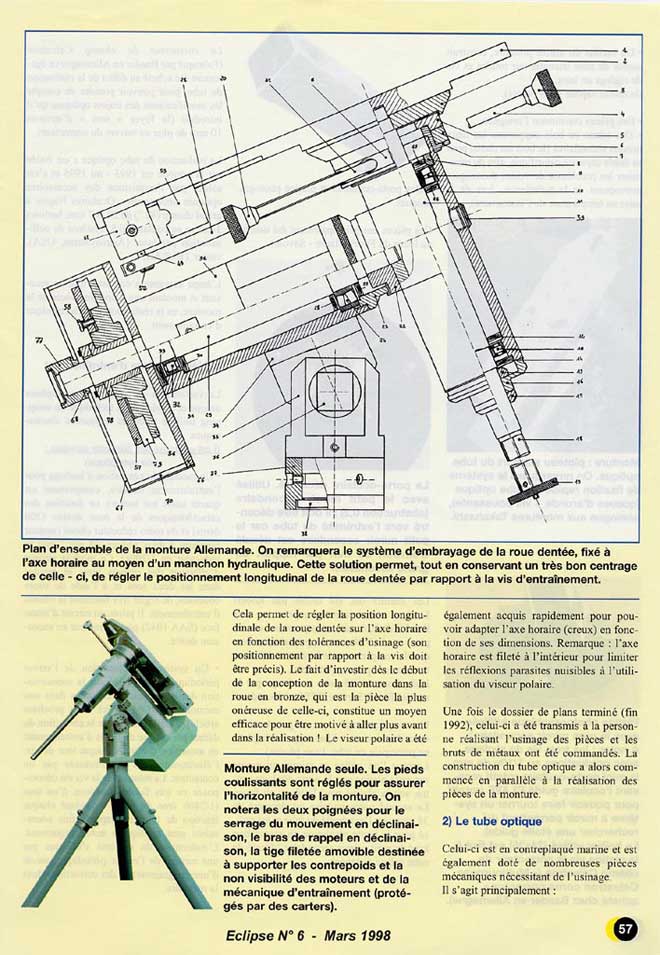

     page2
     page3

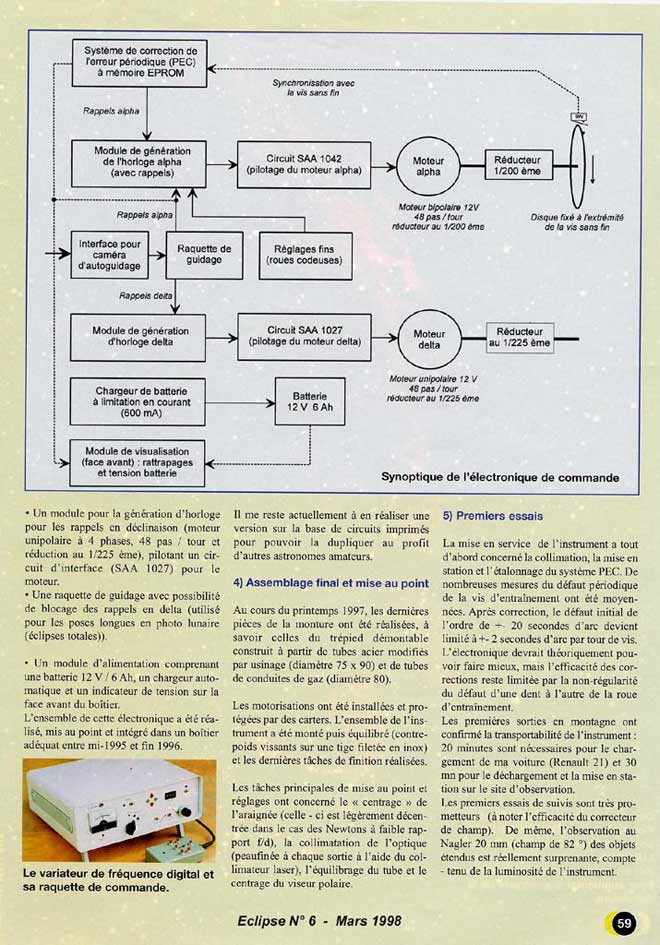

     page4

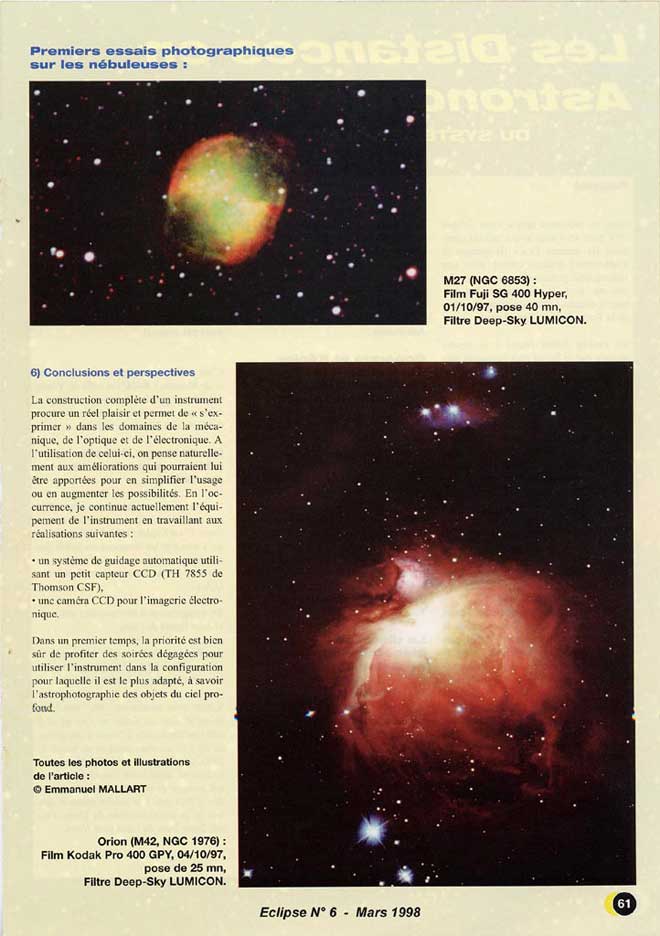

     page5

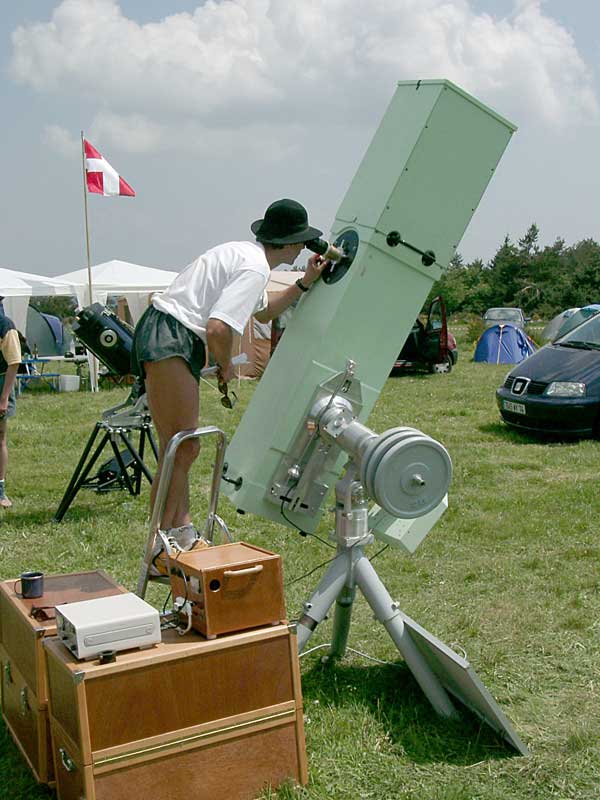

     Observation des taches solaires lors du Pilat 2003

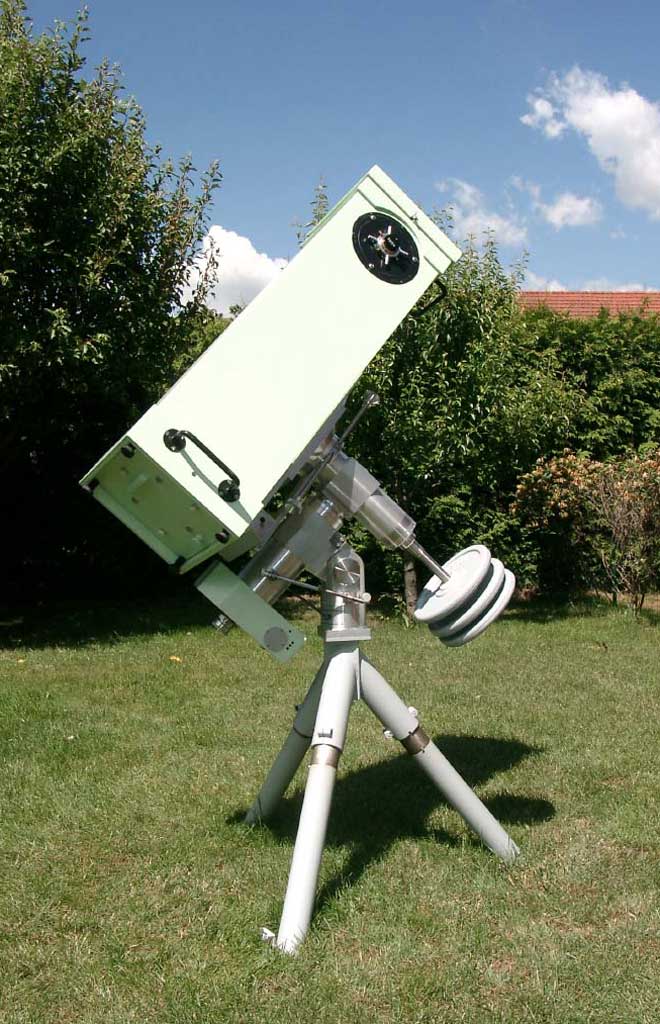

     Photo récente de l'instrument sur sa monture (été 2004)

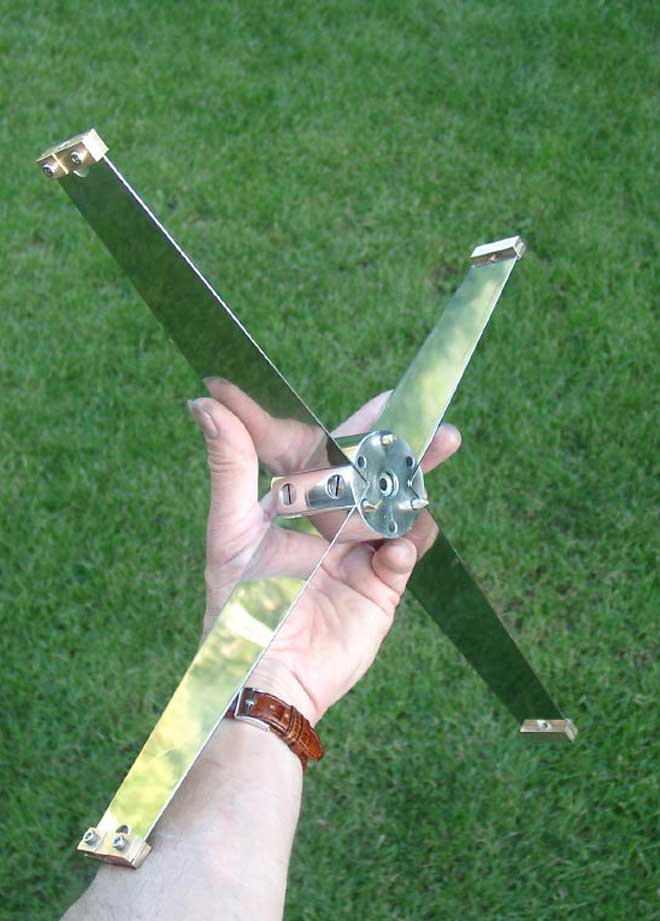

     Photo de l'araignée polie (été 2004)


     Exemples d'images (argentiques) réalisées avec l'instrument :
